该工程紧挨市区高架桥和地下人行道,基坑安全等级为一级,结构重要性安全系数为1.10,基坑深而且地下水丰富.

       基坑采用灌注桩+锚索等联合支护体系,基于施工工序,看项目管理团队如何用主体结构工程的质量管控打造临时支护工程.

                                                              基坑土钉墙施工工序

1 边坡成型

      大型挖掘机根据基坑上下口线挖出边坡轮廓后,人工配合小型挖机修坡,同时坡度尺控制检查边坡坡度,检验坡度是否符合设计要求.成型边坡坡面平整顺直,坡度一致,无明显凸出或凹进,符合设计要求.地基普探钎探陕西飞志.

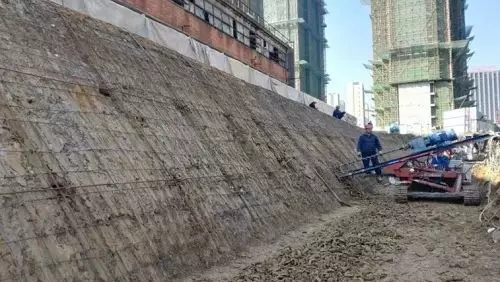

2 土钉成孔

      土钉坡面定位后采用水平钻机干作业成孔,成孔角度15°-20°.

3 土钉安装及注浆

      土钉成孔后及时插入钢筋土钉,现场水泥浆二次注浆,保证土钉施工质量.

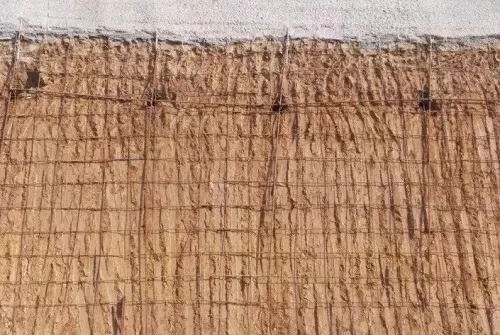

4 钢筋网片绑扎

      钢筋网片采用HPB300钢筋,φ6@250×250,接头采用绑扎连接方式,保护层厚度30mm.地基普探钎探陕西飞志.

5 喷射面板混凝土

      采用空压设备分段自下而上喷射c20细石混凝土,喷射过程做到喷射回弹量小,喷层强度高,喷射厚度80mm.

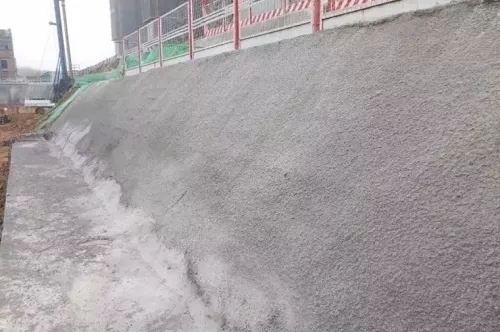

6 土钉墙成型

      坡面平整,接缝成型质量好,阴阳角顺直.

                                                              围护桩施工工序

1 检验桩孔

      成孔后利用盒尺和测绳检验桩径,桩深是否符合设计要求.同时对每根桩孔进行安全防护.基坑支护工程降水陕西飞志.

2 钢筋笼加工

      根据图纸进行钢筋笼加工,确保主筋焊缝坚固,螺旋筋间距符合要求.

3 安放钢筋笼

      桩孔验收合格后,及时吊装钢筋笼入孔,钢筋笼入孔过程中要做到缓慢匀速,严格控制钢筋笼垂直度和桩顶标高.钢筋笼标高控制:采用2支吊筋,吊筋长度根据孔口标高及笼顶标高计算确定,焊接在钢筋笼上部,然后悬挂固定.飞志普探.

4 灌注混凝土

      围护桩隐蔽验收合格后,验算单桩混凝土方量,c30预拌混凝土现场浇筑,导管下料.为确保桩顶混凝土强度,在桩顶标高以上加灌一定高度,高度控制在50mm.

5 围护桩完整性检测

      检验桩身材料密实性和连续性.

6 桩头剔凿

      采用风镐将桩头高出设计标高部分剔除,找平,露出密实混凝土.

7 预应力锚索施工

      在设计要求部位,钻机成孔,安放∅15.24-2 1860级钢绞线,两次注浆.

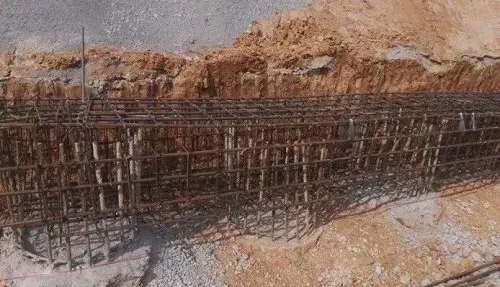

8 冠梁钢筋绑扎

      冠梁钢筋绑扎前,拉通线对桩头钢筋进行修整,清理,绑扎自一段开始逐段绑扎,桩头钢筋在冠梁内锚固,搭接部位箍筋加密.

9 冠梁模板安装

      钢筋隐蔽验收合格,采用15mm厚覆膜多层板+木方+对拉螺栓模板支撑体系.施工中严格控制模板截面尺寸,平整度,垂直度和标高,拼缝严密,防止漏浆.预应力锚索加pvc套管.

10 冠梁成型,预应力锚索张拉

        冠梁模板拆除后及时洒水养护,待冠梁强度达到设计要求后进行锚索张拉,并安装锚垫板固定.

        该工程从开始到结束始终以过程控制为质量安全管理的重点,项目部各岗位紧密协作,用工匠精神打造“样板工程”.
